Besondere Aufgaben

Beispiele für Sonderaufgaben:

Bleikühlung nach Unfall oder Grundberührung einrichten. - Reduzierung des Tiefgangs durch Verkürzung des Bleikiels bei gleichzeitiger Gewichtserhöhung durch Anbau von Flügeln als Gewichtsausgleich. - Gewichtszunahme von Blei- und Eisenkielen beim Hinzufügen von Flügeln. Gewichtszunahme und Absenkung des resultierenden Schwerpunktes. - ØRKILD übernimmt keine Kürzung der Eisenkühlung.

A

Mosqoito-85.

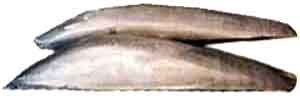

Diese Birne wird an einen Mosquito - 85 Eisenkiel angepasst und montiert, indem das Boot angehoben, die Birne unter den Kiel geschoben, das Boot abgesenkt und Gewindelöcher oder Durchgangslöcher gebohrt und die Birne verschraubt werden.

Vor

Birne

Nach

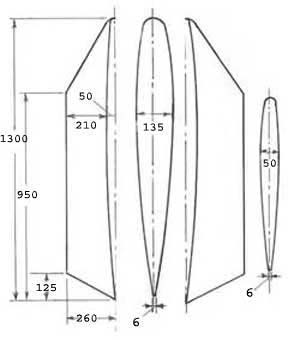

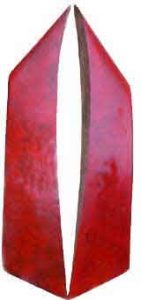

B: Redwing

So montiert, dass die Außenseite des Flügels parallel dazu ist
Mittellinie des Kiels. Das Längsprofil ist asymmetrisch und hat die größte Pfeilhöhe auf der Unterseite. Lieferung mit 4 Schraubenlöchern.

D: Phantom-42

Ist speziell an die Phantom-42 angepasst. Lieferung mit 5 Schraubenlöchern.

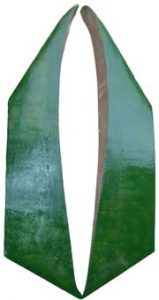

C: Greenwing

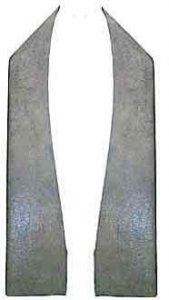

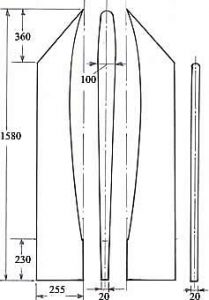

E: Yellowing

So montiert, dass die Außenseite des Flügels parallel zur Mittellinie des Kiels ist.
Das Längsprofil ist symmetrisch.
Lieferung mit 4 Schraubenlöchern.

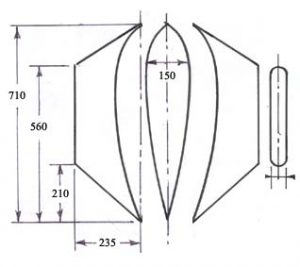

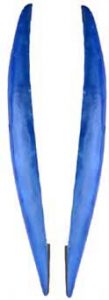

F: Bluewing

So montiert, dass die Außenseite des Flügels parallel zur Mittellinie des Kiels ist. Das Längsprofil ist symmetrisch.
Lieferung mit 3 Schraubenlöchern.
Diese Wings passen z.B. nach Granada 27.

G: Kundenmodell

Ørkild verfügt nicht über diese Modelle, die Buhl-Boats gehören und als Beispiele für gutes Design aufgeführt sind.

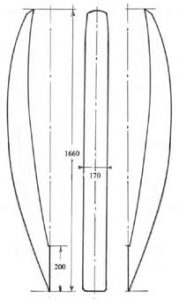

Mehr Gewicht im Kiel – wie? Die im Bild dargestellten Flügel und Gewichte A – G werden in Blei gegossen mit Durchgangslöchern und Senkungen für Mutter und Unterlegscheibe geliefert. Abmessungen in mm. und Gewicht in kg. sind ohne Toleranzangaben.

Lage auf dem Kiel. Um Schäden beim Andocken und ggf Es wird empfohlen, eine Bodenstütze zu installieren
Flügel und Gewichte, also ca. 50mm. auf den Boden des Kühlschranks.

Messung der Vorlage. Kann z.B. erfolgt wie in der Zeichnung vorgeschlagen, ausgehend von einer Linie, die parallel zur Mittellinie des Kiels verläuft. Von dieser Linie aus werden mehrere Punkte gemessen
Die Schablone wird gezeichnet, ausgesägt und angepasst.

Installation auf einem Eisenkiel: Mit Durchgangsschrauben oder mit Schrauben von jeder Seite in vorgebohrten Gewindelöchern.
Montage am Bleikühler: Mit durchgehenden Schrauben
vorgebohrte Löcher durch den Bleikiel.
Weitere Informationen:
Rufen Sie Støberiet Ørkild an und fragen Sie nach Søren oder Hans.

Schrauben: Befestigungsschrauben nach Maß sowie Muttern und Unterlegscheiben,
in Qualität AISI-316 L / A4, nach Vereinbarung lieferbar.
Informationen zu Werkzeugen und Anziehen finden Sie unter unter Bolzen

Anpassung: Das Bleiteil wird bei der Formgebung den aktuellen Gegebenheiten angepasst
Schablone, damit die Adaption bei der Montage auf dem Kiel so weit wie möglich reduziert wird.

Der Spatenstich hat seinen Tribut gefordert ein 34 Fuß. Boot ein Flügel.

Ørkild richtet den vorhandenen Kühler aus. formt und passt einen gespiegelten Modellflügel an, der zusammen mit dem Kiel geformt wird
und zusätzlich mit Durchgangsschrauben gesichert. Die Reparatur wurde für eine dänische Werft durchgeführt.

Bauen Sie Ihren eigenen Kühlschrank. Sehen Sie sich die folgende Bilderserie an, die in 12 Bildern ein Beispiel zeigt, wie es gehen kann.

Machen Sie ein Modell für eine Glühbirne nach Ihrer eigenen Idee oder nach einem Design, das Sie kaufen oder mit Hilfe guter Freunde zeichnen können. Das Modell ist aus Holz oder Schaumstoff in > 4o kg. Qualität mit 3 Lagen Glasfaser verstärkt. Holen Sie sich das in Blei gegossene Modell von ØRKILD, der auch eine Ankerplatte auf die Birne gießen und Durchgangslöcher für Befestigungsschrauben gießen kann.

1-2-3. Schneiden Sie eine Flanschplatte mit ausreichender Dicke, im gezeigten Beispiel 22 mm, gemäß einer Schablone des Flansches zu
unter Ihrem Boot, möglicherweise nach vorheriger Abkühlung. Bohren Sie Löcher für Schrauben, die angeschweißt werden, während der Flansch mit der Unterseite nach oben liegt, und denken Sie auch an Löcher für die durchgehenden Befestigungsschrauben. Messen Sie den Abstand zwischen Flansch und Kiel und schneiden und verschweißen Sie die Verstärkungselemente im Körper, im Beispiel 80 x 80 x 5 mm. RHS Vierkantrohr.

4-5-6. Setzen Sie den Flansch auf die obere Platte des Kolbens, messen Sie, ob er richtig sitzt, und schweißen Sie dann das Vierkantrohr des Körpers mit der oberen Platte fertig.

7-8. Schaumstoff so formen und einlegen, dass er den Körper möglichst gut ausfüllt. Schleifen und schneiden Sie überschüssiges Material und erhalten Sie es.anz besondere Weise, die Sie beabsichtigen.

9-10. Setzen Sie z. 3 Lagen glasfaserverstärktes Polyester auf dem Kiel und ganz nach unten auf den Vorlauf. Dann glätten und schleifen, bis der Kiel fertig ist, bevor er von unten gestrichen wird.

11-12. Der Kiel wird auf das Boot montiert und der Übergang zum Rumpf geformt, gespachtelt und geschliffen.
