Bolte

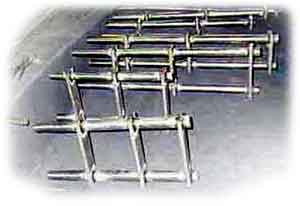

ØRKILD fremstiller på eget værksted enkeltbolte, boltesæt og andre indstøbningsbeslag efter kundens tegning.
Der anvendes kun rustfrit syrefast stål til monterings- og indstøbnings bolte.
Kvalitet:
AISI-316 L ….. ( Ikke magnetisk.)
AISI-329… …. ( Magnetisk.)
Bolte leveres med metrisk gevind og ØRKILD kan medlevere møtrikker og skiver.
Ved valg/ dimensionering af bolte er det ganske væsentligt at undersøge om møtrikker findes i handelen, i det nogne størelser kræver tidsrøvende, kostbar specialfremstilling.
Diminisioner, værktøj og tilspænding
| Bolt | "D"topnøgle | Nøglevidde | Møtrik højde | Spændeskive Diam. | Spændeskive Tyk. mm. | Tilspænd. moment |
|---|---|---|---|---|---|---|
| M.12 | ø 27 | 19 mm. | 10.mm | ø 38. | 3 mm. | 7 Kgm. |
| M.16 | ø 34 | 24 mm. | 13 mm. | ø 50 | 3 mm. | 15 Kgm. |
| M.20 | ø 45 | 30 mm. | 16 mm. | ø 59 | 4 mm. | 26 Kgm. |
| M.24 | ø 50 | 36 mm. | 19 mm. | ø 44 | 4.mm. | 43 Kgm. |
| M.30 | ø 70 | 46 mm. | 24 mm. | ø 56 | 5 mm. | 82 Kgm. |
| M.39 | ø 82 | 60 mm. | 31mm. | ø 71 | 6 mm. | 182 Kgm. |
| M.48 | ø 100 | 75 mm. | 38 mm. | ø 92 | 8 mm. |
Montering
Efter kundens ønske kan blykøle leveres med indstøbte bolte, med gennemgående huller til bolte, eller med huller/ lommer for montering.
